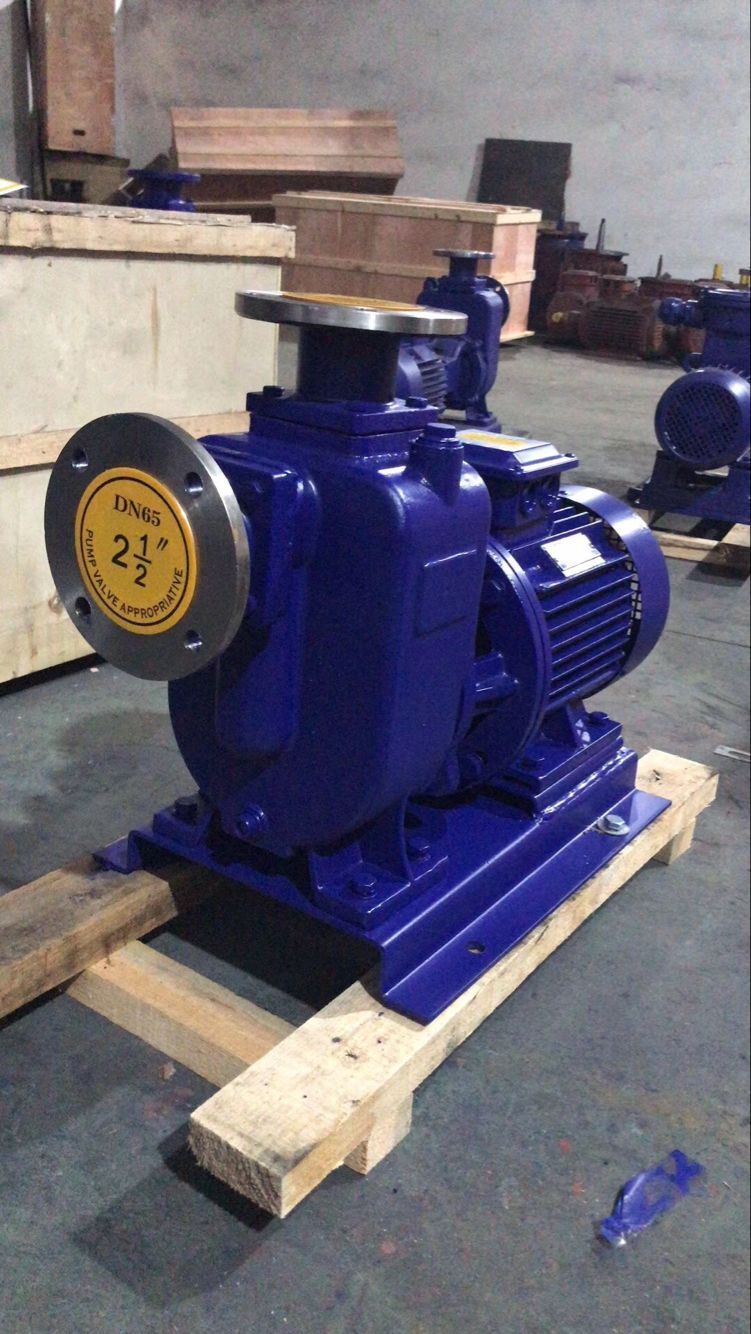

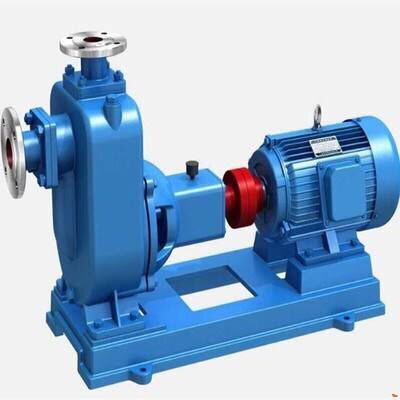

ZW型無堵塞自吸排污泵

瑞中泵業ZW無堵塞自吸排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。

聯系電話：400-998-2833

聯系客服在線留言

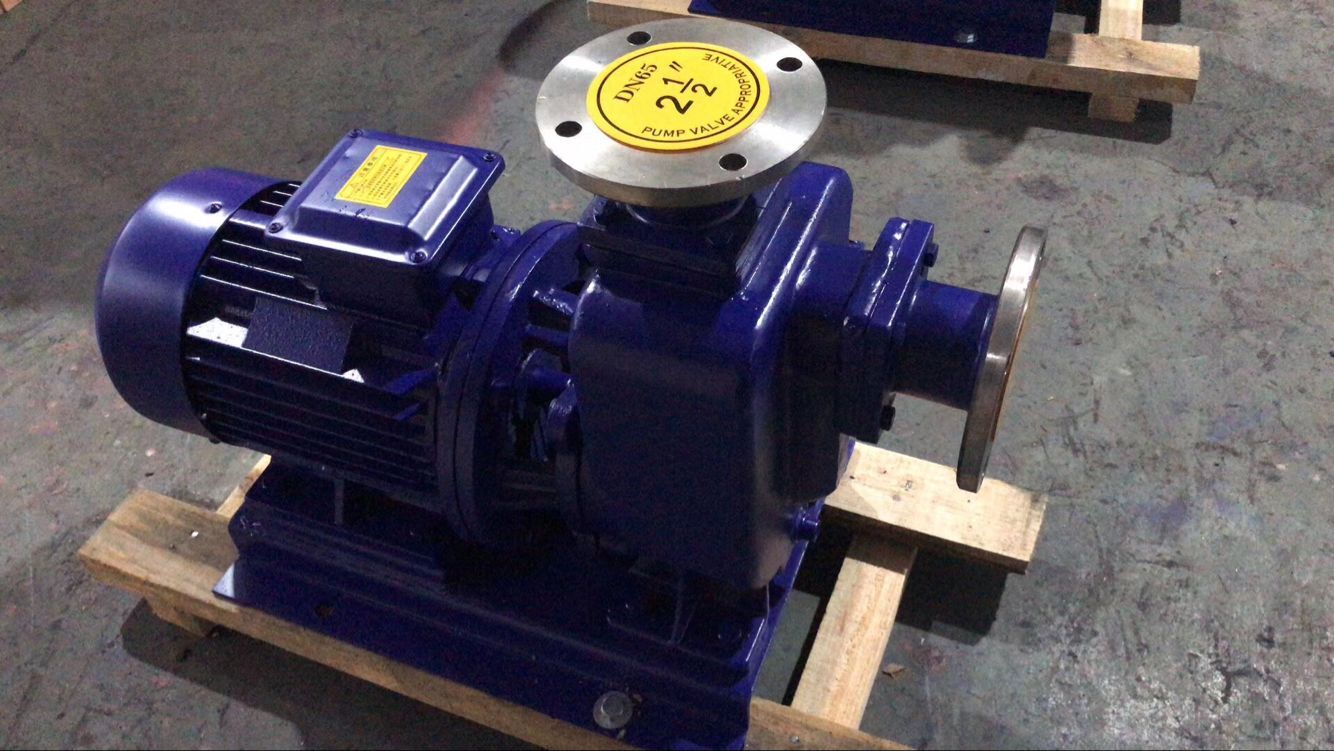

產品詳情

瑞中泵業ZW無堵塞自吸排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。

　　該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。

　　該泵與國內同等產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點。各項技術性能指標居國內領先，達到國際行進水平，具有廣闊的應用市場和發展前景。

適用范圍

1、環境溫度≤50℃，介質溫度≤80℃，特殊要求可在200℃。

2、介質PH值鑄鐵材質為6-9，不銹鋼為2-13。

3、介質重度不超過1240千克/M3

4、自吸高度不能超過規定值4.5-5.5米，吸入管長度10米。

5、通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。

產品用途

ZW型無堵塞自吸排污泵即可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物?？蓮V泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。

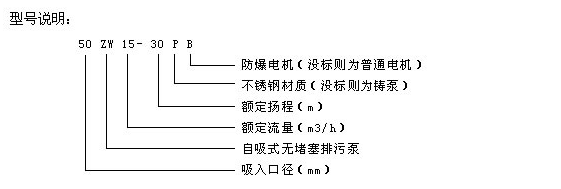

主要性能參數

型號	口徑(mm)		流量(m3/h)	揚程(m)	功率 (kw)	轉速 (r/min)	自吸時間 (min/5m)	效率 (%)	汽蝕余量 (m)	揚程(m) 使用范圍	重量 (kg)
型號	進口	出口	流量(m3/h)	揚程(m)	功率 (kw)	轉速 (r/min)	自吸時間 (min/5m)	效率 (%)	汽蝕余量 (m)	揚程(m) 使用范圍	重量 (kg)
25ZW8-15	25	25	8	15	1.5	2900	3	45	2.0	10-15	100
25ZW8-30	25	25	8	30	3	2900	3	45	2.0	24-30	120
32ZW5-20	32	32	5	20	2.2	2900	3	45	2.5	15-20	100
32ZW10-20	32	32	10	20	2.2	2900	3	45	2.5	15-20	100
32ZW9-30	32	32	9	30	3	2900	3	48	2.5	24-30	120
40ZW10-20	40	40	10	30	2.2	2900	3	45	2.5	15-20	100
40ZW20-15	40	40	20	15	2.2	2900	3	45	2.5	10-18	100
40ZW15-30	40	40	15	30	3	2900	3	48	2.5	24-30	120
50ZW10-20	50	50	10	20	2.2	2900	3	45	2.5	15-20	100
50ZW20-12	50	50	20	12	2.2	2900	3	45	2.5	10-18	100
50ZW18-20	50	50	18	20	3	2900	3	45	2.5	18-22	120
50ZW15-30	50	50	15	30	3	2900	3	48	2.5	24-30	120
50ZW20-35	50	50	20	35	5.5	2900	3	48	2.5	25-35	150
50ZW25-30	50	50	25	30	5.5	2900	3	48	2.5	25-30	150
50ZW20-40	50	50	20	40	7.5	2900	3	48	2.5	32-40	200
50ZW20-50	50	50	20	50	11	2900	3	48	2.5	40-50	250
65ZW30-18	65	65	30	18	4	2900	3	45	2.5	13-18	160
65ZW30-18	65	65	30	18	4	1450	3	45	2.5	13-18	200
65ZW25-30	65	65	25	30	5.5	2900	3	50	3.0	25-30	200
65ZW25-40	65	65	25	40	7.5	2900	3	50	3.0	32-40	200
65ZW40-25	65	65	40	25	7.5	2900	3	50	3.0	20-25	200
65ZW50-30	65	65	50	30	7.5	2900	3	50	3.0	25-30	200
65ZW65-25	65	65	65	25	7.5	2900	3	52	3.0	20-25	200
65ZW25-50	65	65	25	50	11	2900	3	53	3.0	40-50	280
80ZW40-16	80	65	40	16	4	2900	3	50	3.0	13-18	180
80ZW40-16	80	65	40	16	4	1450	3	50	3.0	13-18	200
80ZW50-20	80	65	50	20	5.5	1450	3	50	3.0	13-20	240
80ZW40-25	80	65	40	25	7.5	2900	2	50	3.0	20-25	200
80ZW25-40	80	65	25	40	7.5	2900	2	50	3.0	32-40	200
80ZW65-25	80	65	65	25	7.5	2900	2	52	3.0	20-25	240
80ZW80-20	80	65	80	20	7.5	1450	3	52	3.0	10-20	240
80ZW80-35	80	65	80	35	15	2900	3	45	3.0	30-35	285
80ZW40-50	80	65	40	50	18.5	2900	2	50	3.0	40-50	293
80ZW50-60	80	65	50	60	22	2900	3	55	3.0	48-60	326
100ZW100-15	100	80	100	15	7.5	1450	3	50	4.0	10-15	300
100ZW80-20	100	80	80	20	7.5	1450	3	53	4.0	10-20	300
100ZW100-20	100	80	100	20	11	1450	3	53	4.0	12-20	340
100ZW100-30	100	80	100	30	22	2900	2	53	4.0	25-30	510
100ZW80-45	100	80	80	45	30	2900	2	55	4.0	35-45	560
100ZW80-60	100	80	80	60	45	2900	2	53	4.0	50-60	585
125ZW120-20	125	125	120	20	15	1450	2	55	4.0	8-15	500
150ZW180-14	150	125	180	14	15	1450	3.5	60	5.0	8-14	500
150ZW150-20	150	125	150	20	15	1450	3.5	60	5.0	8-15	500
150ZW200-15	150	125	200	15	18.5	1450	3.5	60	5.0	8-15	550
150ZW200-20	150	125	200	20	22	1450	3	60	5.0	10-20	570
150ZW180-20	150	125	180	20	22	1450	3	60	5.0	10-20	570
150ZW160-30	150	125	160	30	30	1450	3	65	5.0	20-30	680
150ZW180-30	150	125	180	30	37	1450	3	65	5.0	20-30	700
150ZW180-38	150	125	180	38	55	1450	3.5	45	5.0	30-38	800
150ZW150-45	150	125	150	45	55	1450	3.5	45	5.0	35-45	800
200ZW280-14	200	150	280	14	22	1450	3	65	5.0	8-14	820
200ZW280-20	200	150	280	20	37	1450	3	62	5.0	10-20	910
200ZW300-20	200	150	300	20	45	1450	3	59	5.0	15-25	948
200ZW280-28	200	150	280	28	55	1450	3	55	4.8	18-28	1090
250ZW420-20	250	200	420	20	55	1450	2.5	61	6.0	12-20	1150
300ZW800-14	300	250	800	14	55	1450	2.5	65	6.0	8-14	1400

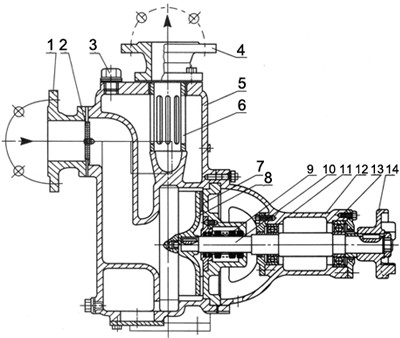

ZW型無堵塞自吸排污泵結構圖

1進口法蘭、2拍門、3加液螺栓、4出口法蘭、5泵體、6氣液分離管、7后蓋、8葉輪、9機械密封、10泵軸、11前軸承、12軸承體、13后軸承、14連軸節

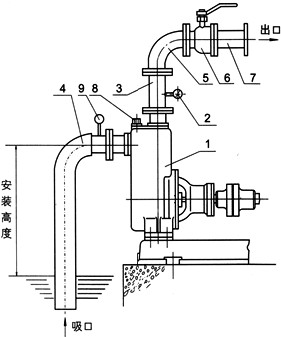

ZW型無堵塞自吸排污泵安裝示意圖

	1	泵
	2	壓力表
	3	出口垂管
	4	吸入硬喉管
	5	彎頭
	6	流量控制閥
	7	出口管路
	8	加液螺塞
	9	真空表

      ZW型無堵塞自吸排污泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。（規范的泵管路安裝見示意圖）
      1、ZW型無堵塞自吸排污泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。
     2、ZW型無堵塞自吸排污泵的出口處應先裝上一段垂管(一般為0.4～1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。
      3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)
      4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。
      5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。

ZW型無堵塞自吸排污泵安裝使用與維修

ZW型無堵塞自吸排污泵的安裝
      ZW型無堵塞自吸排污泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。
      1、ZW型無堵塞自吸排污泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。
      2、ZW型無堵塞自吸排污泵的出口處應先裝上一段垂管{一般為0.4~1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。
      3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)
      4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。
      5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。

ZW型無堵塞自吸排污泵的使用
      1、使用前，應檢查泵的旋轉方向是否正確，轉動是否靈活。
     2、擰開泵體上方的加液螺塞，加滿儲液，然后旋緊螺塞。以后開機不需再加注儲液。不應在泵儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。
      3、開機時，應先開啟出口流量控制閥，以便于自吸過程中的氣體排出。起動后，再調節好出口流量控制閥的開度，使壓力表讀數指到規定區域(各種泵型壓力控制范圍表)，避免泵在規定區域的下限范圍內工作，以防因軸功率過大而引起電動機過載燒壞或因流量過大而使泵產生汽蝕，影響泵正常運轉，使泵強烈振動和發出噪聲。
     4、運轉過程中，應經常檢查泵和電動機的溫升情況，如發現噪聲和其他不正常聲音時，應停機檢查，排除故障后方可再運行。
     5、停機時，應先要關閉出口流量控制閥，然后再停機，以免因虹吸作用導致泵體內儲液量的不足。
      6、定期進行加油、維護，如長期停止使用應將泵拆卸清洗上油，妥善保存。

特別提醒

1、嚴禁泵腔內無液空轉

2、檢查電機轉向是否正確，嚴禁長時間倒轉

3、禁止泵在汽蝕狀態下長期運行

4、進水管必須嚴格密封不得漏水、漏氣

5、嚴禁在低場程、大流量工況下電機長時間超負荷運行
